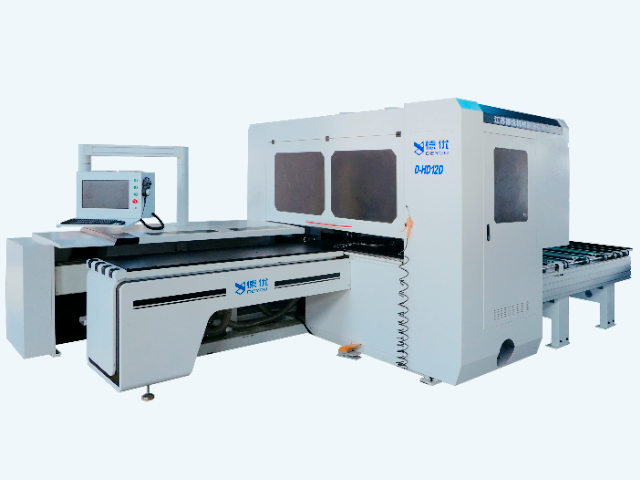

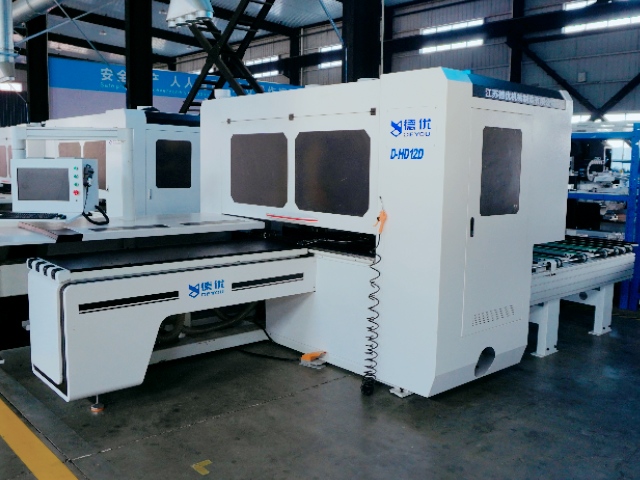

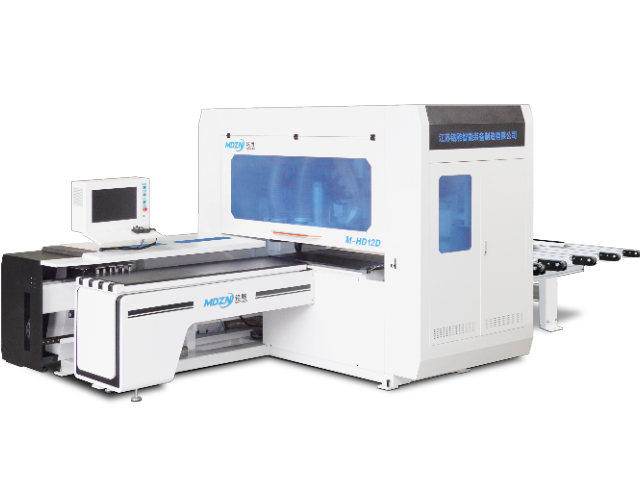

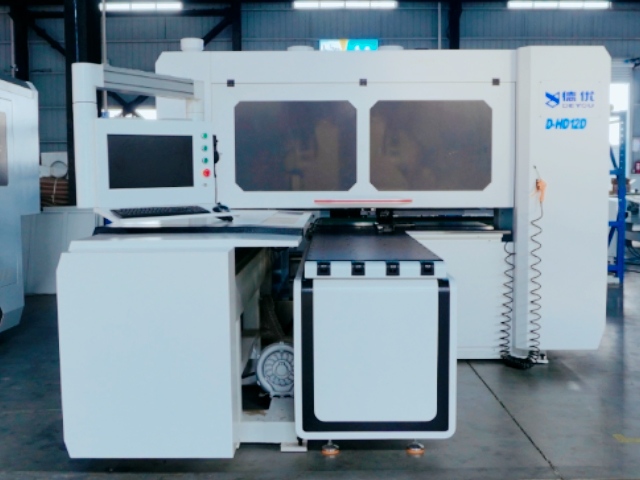

Le Foret CNC six faces HD12D avec double sac diamantéCette machine offre l'efficacité d'un centre d'usinage PTP à deux postes. Elle peut être utilisée par un seul opérateur avec une charge de travail réduite et s'interface directement avec divers logiciels de répartition de commandes. Elle est principalement utilisée pour le perçage vertical et horizontal (trous de charnière, trous traversants, trous semi-traversants, etc.) sur différents types de panneaux de bois d'ingénierie, éliminant ainsi le besoin de retourner la plaque et réalisant le perçage sur six faces en une seule passe. Utilisée avec une petite broche, elle peut également effectuer le rainurage, le façonnage et d'autres opérations d'usinage.
Numéro d'article :
HD12DCommande (MOQ) :
1Origine du produit :
Nanjing, Jiangsu Province, ChinaPoids :
4000KGForet CNC six faces HD12D avec double sac diamanté et présentation détaillée

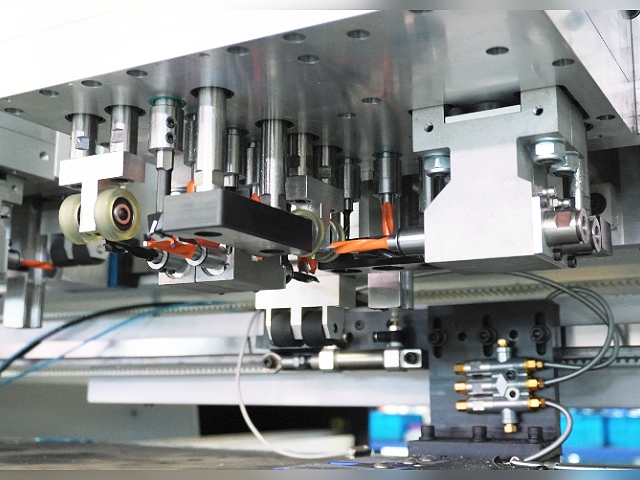

● Le Foret CNC six faces HD12D avec double sac diamantéElle utilise un système à double sac de perçage supérieur et sac de perçage inférieur unique. Le sac supérieur est dédié à l'usinage des trous standard (tels que les trous de connecteurs et de charnières), tandis que le sac inférieur peut être équipé d'une broche à grande vitesse ou d'outils spéciaux pour le fraisage de rainures (par exemple, des rainures pour des pièces cachées), le façonnage et même quelques opérations de gravure simples.

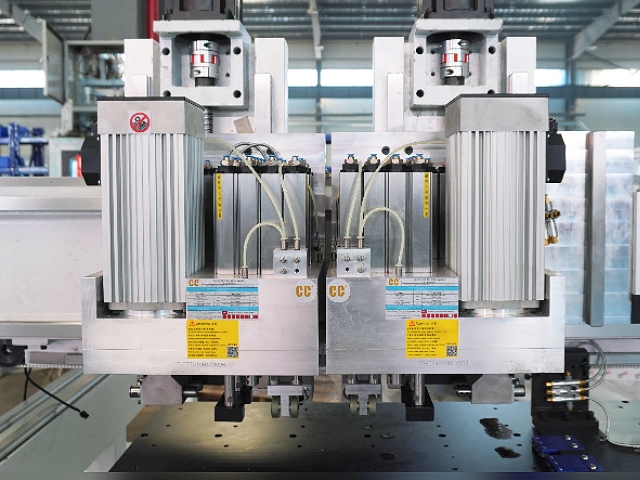

● Lors des opérations d'usinage, les deux porte-forets supérieurs fonctionnent de concert, à la manière d'une chaîne de montage. Après le perçage de la tôle par le premier porte-foret, celle-ci passe immédiatement à la zone de travail du second porte-foret pour les opérations de fraisage ou de rainurage suivantes, sans interruption de la machine. Ce mode d'usinage parallèle réduit considérablement le temps d'usinage proprement dit.
● Simultanément, un seul foret situé en bas réalise tous les trous et rainures de la face inférieure de la tôle, tandis que les bras de perçage horizontaux de chaque côté percent avec précision les trous sur les quatre faces. On obtient ainsi un positionnement unique de la tôle, l'usinage étant réalisé sur ses six faces.
Paramètre technique
| Perceuse verticale | Partie supérieure : 10 pièces * 2 Partie inférieure : 7 pièces + plateau inférieur |
| foreuse horizontale | Direction X : 2 pièces * 2 Direction Y : 2 pièces * 2 |
| Vitesse de forage | 5000 tr/min |

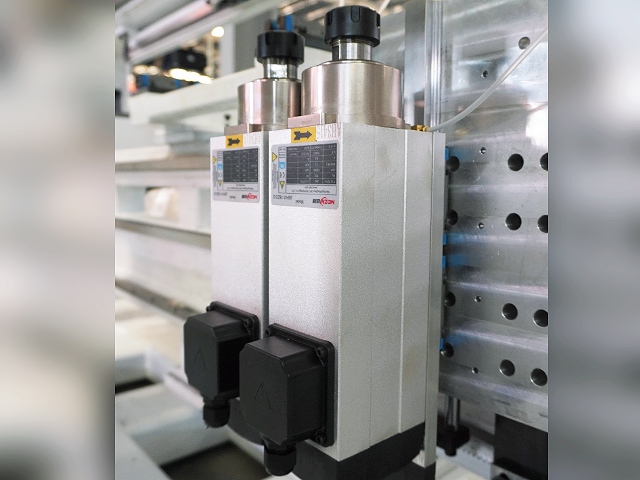

| Puissance de broche | Broche inférieure : 3,5 kW*2 |
| Consommation de gaz | 120 L/min |
| Dimensions de traitement | 5160 x 2850 x 2250 mm |
| Puissance totale | 26,8 kW |
| pression d'air de service | 0,6MPa |
| Largeur du plateau | 30-1220 mm |
| Longueur de la planche | 200-3000 mm |
| Épaisseur de la plaque | 10-60 mm |
| Tension | 380 V/50 Hz |
| poids brut | 4000 kg |
images de détail
Le Perceuse CNC six faces HD12DAD avec double poste de travailUtilisant un système de traitement parallèle à double station, l'efficacité est doublée : la machine dispose de deux tables de travail fonctionnant indépendamment, permettant ainsi de traiter séparément les petites cartes et simultanément les grandes. Cela signifie que deux cartes nécessitant des traitements différents peuvent être traitées simultanément, ou que le traitement d'une grande carte peut être réparti entre deux stations de travail pour une réalisation collaborative, augmentant ainsi l'efficacité globale du traitement de plus de 30 %.
Détails
Le Perceuse CNC six faces HD12DA avec changeur d'outils automatiqueElle est dotée de deux groupes de perçage supérieurs et d'une broche changeuse d'outils de 9 kW, équipée d'un magasin à six outils aligné. Elle comprend également un groupe de perçage inférieur, permettant l'utilisation simultanée de deux broches de faible puissance. Ceci permet le perçage et le fraisage de toutes les faces et surfaces supérieure/inférieure d'une pièce en une seule opération. Le Perceuse CNC six faces HD12DA avec changeur d'outils automatiqueLe magasin à six outils et la broche de fraisage indépendante peuvent fonctionner de manière synchrone ou séquentielle, permettant de réaliser des conceptions complexes de trous et de fentes en une seule opération.
Détails
Le Foret CNC six faces HD12D avec double sac diamantéCette machine offre l'efficacité d'un centre d'usinage PTP à deux postes. Elle peut être utilisée par un seul opérateur avec une charge de travail réduite et s'interface directement avec divers logiciels de répartition de commandes. Elle est principalement utilisée pour le perçage vertical et horizontal (trous de charnière, trous traversants, trous semi-traversants, etc.) sur différents types de panneaux de bois d'ingénierie, éliminant ainsi le besoin de retourner la plaque et réalisant le perçage sur six faces en une seule passe. Utilisée avec une petite broche, elle peut également effectuer le rainurage, le façonnage et d'autres opérations d'usinage.
Détails
Le Perceuse CNC à six faces HD12 Cette machine utilise six forets, un en haut et un en bas. Grâce à un système CNC avancé et un positionnement mécanique, le foret supérieur perce les trous et rainures verticaux sur la face supérieure de la tôle, tandis que le foret inférieur réalise l'usinage correspondant sur la face inférieure. Simultanément, les bras de perçage horizontaux situés de part et d'autre (intégrés au système de forets) travaillent de concert pour percer avec précision des trous horizontaux sur les quatre faces. Ainsi, l'usinage de tous les trous de la tôle peut être réalisé en une seule opération de serrage et de positionnement, permettant un usinage véritablement « en une seule étape ».
