Numéro d'article :
HD12DCommande (MOQ) :
1Origine du produit :
Nanjing, Jiangsu Province, ChinaDélai de mise en œuvre :
30thPoids :

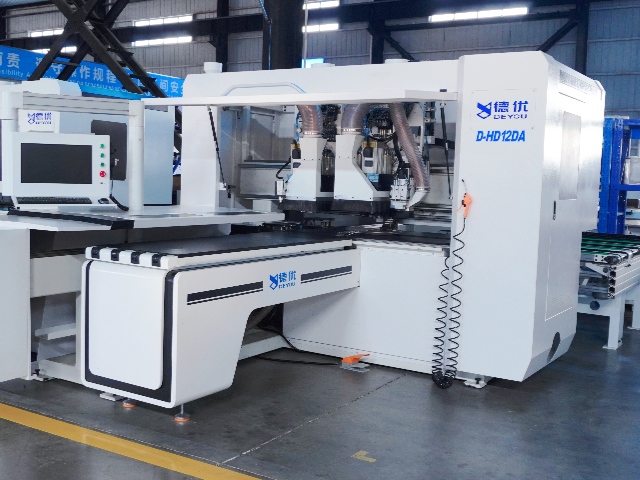

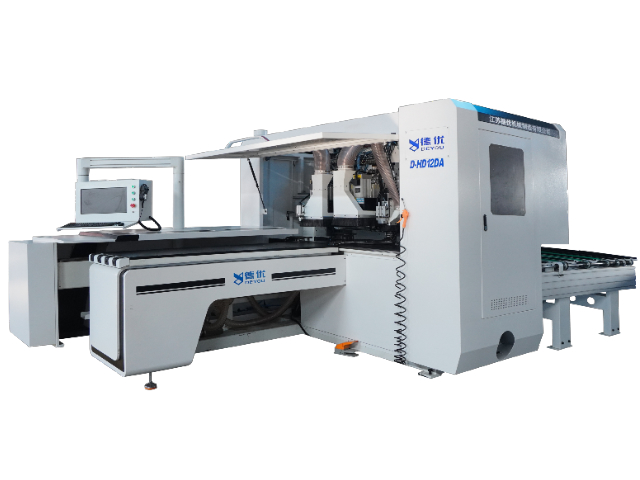

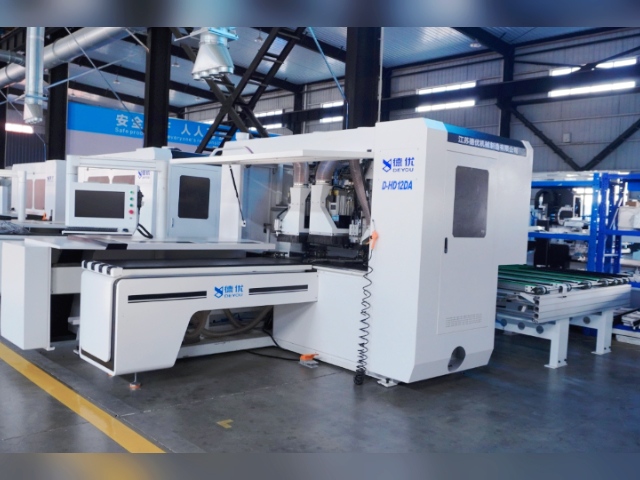

4000KGLa perceuse CNC six faces HD12DA avec changeur d'outils automatique présente les caractéristiques suivantes :
1. Le système identifie les informations de traitement via la lecture de codes-barres, garantissant un fonctionnement intelligent et efficace.
2. Fonctionnement sur ordinateur, dessin CAO, importation FAO ; importation directe de formats de données ouverts tels que DXF, MPR et XML, offrant une utilisation pratique.

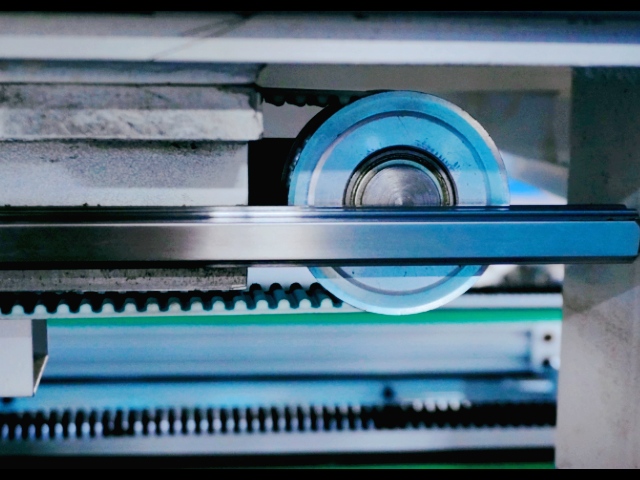

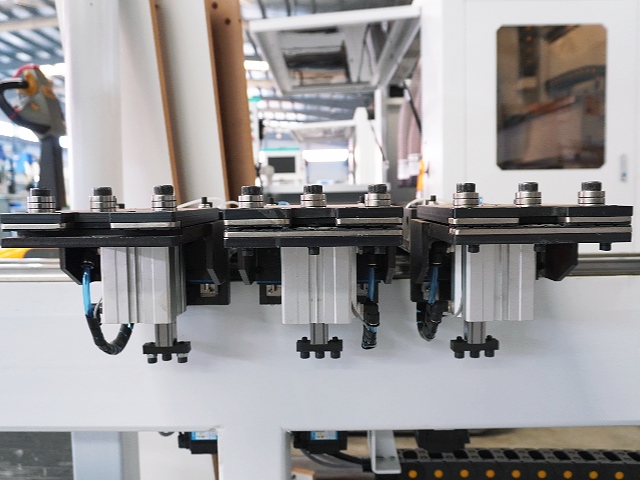

3. Grâce à un rail de guidage long à double pince, le système atteint une vitesse de préhension maximale de 130 m/min. La détection intelligente de la position des trous évite efficacement les erreurs de perçage, réduisant ainsi le temps de changement d'outil pendant le perçage. La course de la pince dépasse 4,5 mètres, permettant la préhension et le traitement en une seule opération de grands panneaux, ce qui raccourcit considérablement le temps de perçage des grands panneaux latéraux d'armoires.

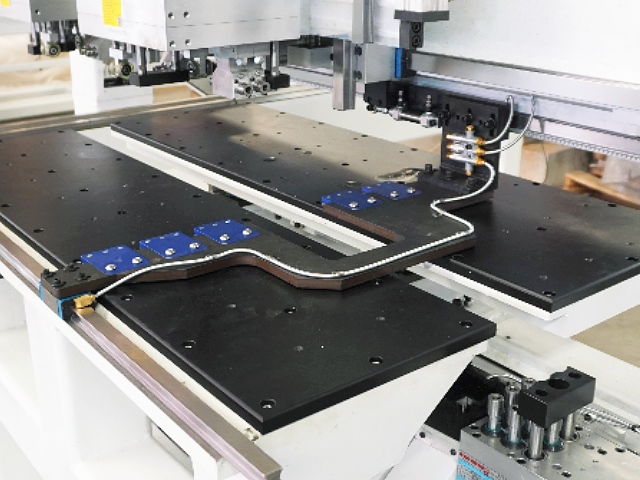

4. Équipée d'une table de travail et d'un plateau de pression à suspension pneumatique, cette machine crée une couche d'air sur les faces supérieure et inférieure du panneau pendant le traitement, optimisant ainsi le transport et prévenant les rayures. Le perçage s'effectue simultanément à la pression exercée par le plateau, garantissant précision et efficacité. La position unique du sac de perçage à assistance pneumatique empêche le panneau de flotter pendant le perçage, évitant ainsi les ébréchures et les décalages de perçage. Elle empêche également l'accumulation de poussière dans le sac, source potentielle de blocage du foret et d'impact sur la production.
5. Les modes de traitement peuvent être sélectionnés en fonction du rendement et du processus de fabrication. Le mode avant-arrière permet le traitement immédiat de la carte suivante une fois la précédente terminée, garantissant ainsi un processus fluide et des temps d'arrêt réduits. Ce mode assure une production continue et offre des capacités de perçage comparables à celles des centres de perçage PTP double station importés. Le mode avant-avant est principalement conçu pour les opérations de perçage vertical double face répétées.
Paramètre technique
| Perceuse verticale | Partie supérieure : 10 pièces * 2 Partie inférieure : 7 pièces + plateau inférieur |
| foreuse horizontale | Direction X : 2 pièces * 2 Direction Y : 2 pièces * 2 |
| Vitesse de forage | 5000 tr/min |
| Puissance de broche | Broche inférieure : 9,0 kW*1 |
| Consommation de gaz | 120 L/min |
| Dimensions de traitement | 5160 x 2850 x 2250 mm |
| Puissance totale | 26,8 kW |
| pression d'air de service | 0,6MPa |
| Largeur du plateau | 30-1220 mm |
| Longueur de la planche | 200-3000 mm |
| Épaisseur de la plaque | 10-60 mm |
| Tension | 380 V/50 Hz |
| poids brut | 4000 kg |
images de détail
Le Perceuse CNC six faces HD12DAD avec double poste de travailUtilisant un système de traitement parallèle à double station, l'efficacité est doublée : la machine dispose de deux tables de travail fonctionnant indépendamment, permettant ainsi de traiter séparément les petites cartes et simultanément les grandes. Cela signifie que deux cartes nécessitant des traitements différents peuvent être traitées simultanément, ou que le traitement d'une grande carte peut être réparti entre deux stations de travail pour une réalisation collaborative, augmentant ainsi l'efficacité globale du traitement de plus de 30 %.
Détails

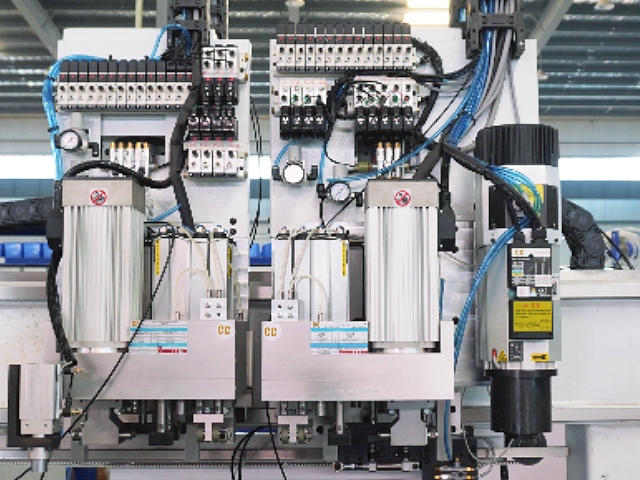

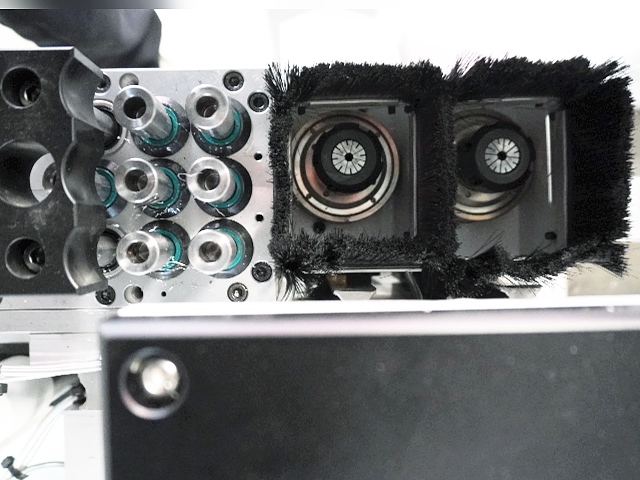

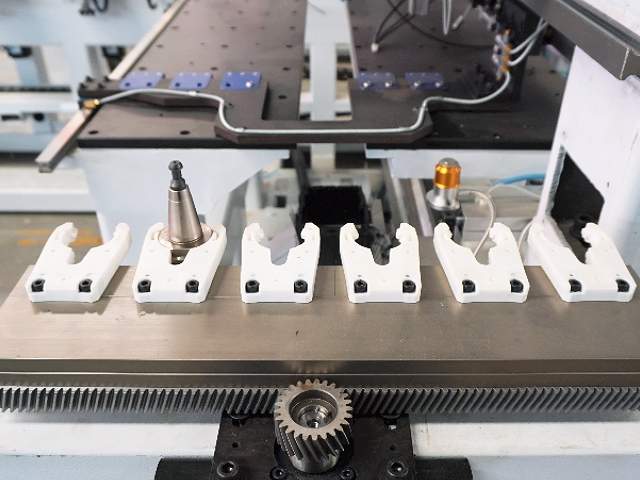

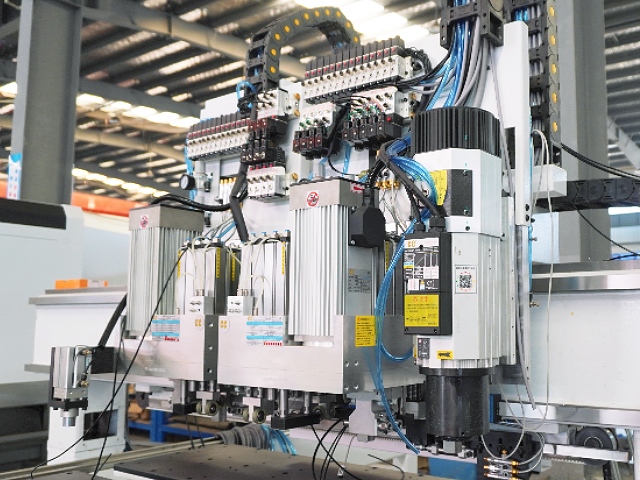

Le Perceuse CNC six faces HD12DA avec changeur d'outils automatiqueElle est dotée de deux groupes de perçage supérieurs et d'une broche changeuse d'outils de 9 kW, équipée d'un magasin à six outils aligné. Elle comprend également un groupe de perçage inférieur, permettant l'utilisation simultanée de deux broches de faible puissance. Ceci permet le perçage et le fraisage de toutes les faces et surfaces supérieure/inférieure d'une pièce en une seule opération. Le Perceuse CNC six faces HD12DA avec changeur d'outils automatiqueLe magasin à six outils et la broche de fraisage indépendante peuvent fonctionner de manière synchrone ou séquentielle, permettant de réaliser des conceptions complexes de trous et de fentes en une seule opération.
Détails

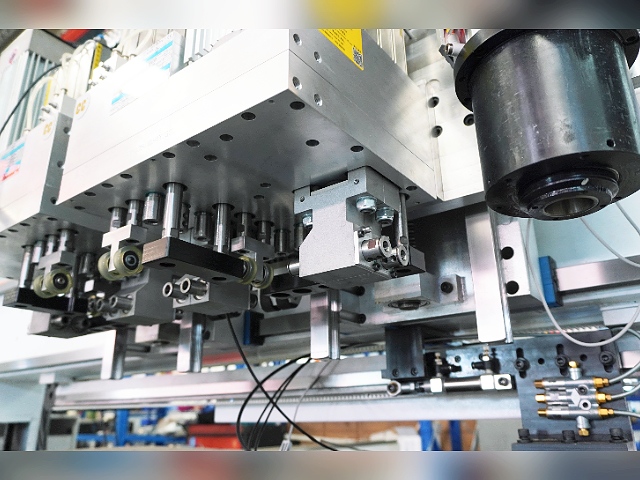

Le Foret CNC six faces HD12D avec double sac diamantéCette machine offre l'efficacité d'un centre d'usinage PTP à deux postes. Elle peut être utilisée par un seul opérateur avec une charge de travail réduite et s'interface directement avec divers logiciels de répartition de commandes. Elle est principalement utilisée pour le perçage vertical et horizontal (trous de charnière, trous traversants, trous semi-traversants, etc.) sur différents types de panneaux de bois d'ingénierie, éliminant ainsi le besoin de retourner la plaque et réalisant le perçage sur six faces en une seule passe. Utilisée avec une petite broche, elle peut également effectuer le rainurage, le façonnage et d'autres opérations d'usinage.
Détails
Le Perceuse CNC à six faces HD12 Cette machine utilise six forets, un en haut et un en bas. Grâce à un système CNC avancé et un positionnement mécanique, le foret supérieur perce les trous et rainures verticaux sur la face supérieure de la tôle, tandis que le foret inférieur réalise l'usinage correspondant sur la face inférieure. Simultanément, les bras de perçage horizontaux situés de part et d'autre (intégrés au système de forets) travaillent de concert pour percer avec précision des trous horizontaux sur les quatre faces. Ainsi, l'usinage de tous les trous de la tôle peut être réalisé en une seule opération de serrage et de positionnement, permettant un usinage véritablement « en une seule étape ».
Détails
